TFT-6331SJ-101B 全自動高速落地式智能視覺螺絲機

設備參數：

產品型號: TFT-6331SJ-101B

鎖付范圍: X/Y1/Y2/Z (mm):600x300x300X100

負載:小于30KG

鎖付系統配置：CCD視覺+智能伺服電批+激光位移傳感器+光柵

工控機：研華（品牌可選）

控制卡：眾為興（品牌可選）

相機品牌：海康（品牌可選）

相機像素：500W

電批：智能伺服電批（三洋電機）

扭力大?。?-4KGF.CM(扭力范圍大小可選)

扭力精度：±5%

螺絲供料方式：吸氣式或吹氣式

檢測報警功能：滑牙檢測，浮高檢測（包括機械和軟件檢測），有料檢測，CCD漏鎖檢測

數據記錄存儲：可連接MES系統，數據可追蹤查詢

移動速度: X/Y / Z (mm/sec):1000/600/600

重復定位精度:±0.02mm

顯示方式:工控機顯示屏

傳動方式:伺服電機+絲桿+精密直線導軌（品牌可選）

編輯模式:PC上位機軟件

外部控制接口:RS232

外形尺寸:1425X855X2180

機器重量:約420KG

輸入電源:AC220V

工作環境溫度:5～40℃

工作環境濕度:20~90% 無結露

設備特點：

1、CCD視覺定位系統，相機自動拍照獲取螺絲孔的位置，準確定位及鎖付，鎖付不良率可達到萬分之三左右；

2、采用智能伺服電批，使用進口電機，高壽命，高扭力精度；

 3、使用機械結構配合激光位移傳感器檢測浮高，檢測結果更準確

4、直接在工控機顯示屏設置智能伺服電批參數及螺絲機構的各種鎖付參數，操作方便可視性高，可通過連接條碼槍及MES系統查看螺絲鎖付結果數據，方便對鎖付情況進行跟蹤與分析

5、操作窗口加裝光柵，更好地保護操作人員；

6、設備采用鈑金機架與立柱焊接一體式的落地式的框架結構，外觀精致漂亮，整體剛性強，高速運行更平穩，同時方便移動和操作；

7、適合單機獨立操作或配合流水線作業。

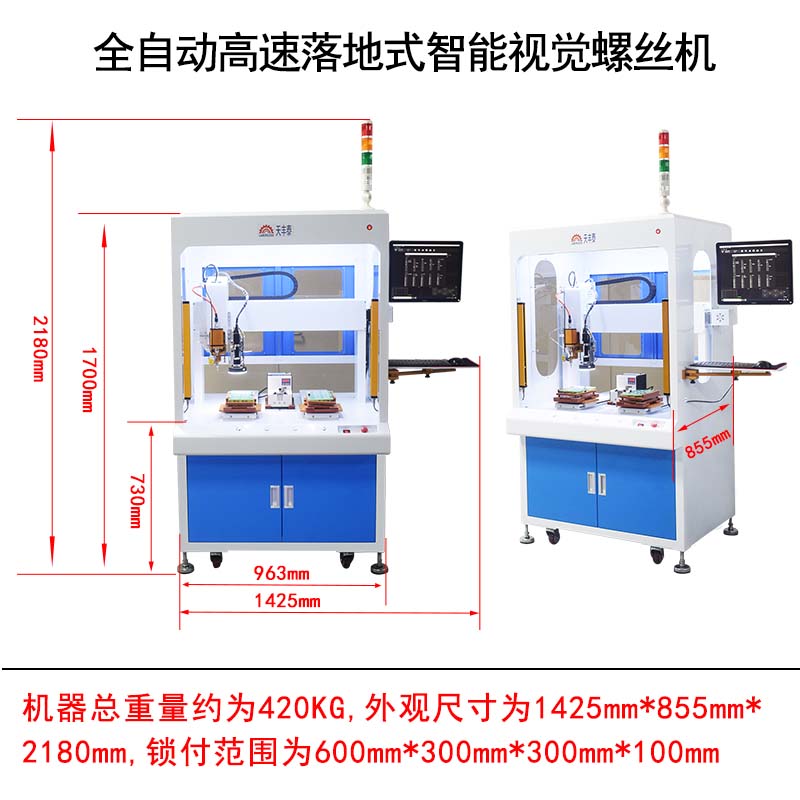

設備尺寸圖：
